系统功能
系统采用收放卷方式进行InsertModing，配合自动检测，以实现全自动生产。
系统由端子检测视觉部分、裁切定位部分、模具送料部分、成品检测部分、收料部分等。
端子检测部分由1组相机组成，检测左右料带的中心距、缺Pin等不良，配有不良品裁切机构。
成品检测部分由4组相机组成，分别检测产正反面的溢胶、不饱模、中心距、脏污、毛边、轮廓尺寸等，配有不良品裁切机构
工作模式
操作员挂好端子料盘，穿好端子，启动系统及成型机，系统进入全自动生产模式。
送料棘轮拉动端子料带前进，系统自动进行检测，如有不良则将其裁切。
模具送料机构送料棘轮将料带拉到模具中，通过定位机构固定位置，启动成型机合模生产。成型完成后，再由送料机构将已经成型端子送出，将未成型端子送进。
成品检测部分对已成型产品自动检测，如有不良则将其裁切，系统将产品料带自动卷盘包装。
性能指标
模穴数： 8
检测系统标准配置：500万像素工业相机，远心镜头,专用光源，工业PC等
检测范围：30mm*20mm
检测时间：<100ms
检测精度：0.01mm

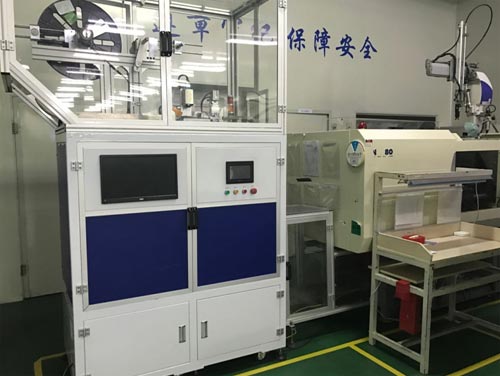

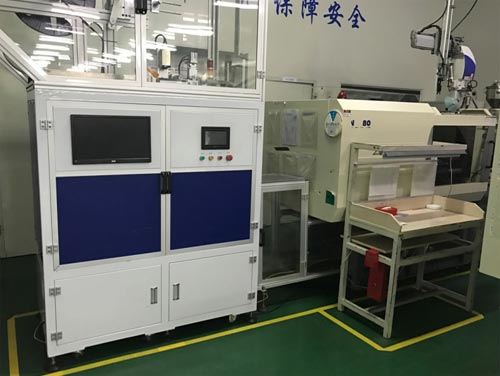

设备外观及系统界面
