FFC金手指尺寸自动检测机
    发布时间: 2017-03-29 15:48
FFC金手指尺寸自动检测机
系统功能
本设备自动检测FFC(柔性扁平电缆 Flexible Flat Cable)线口的金手指部分各项尺寸如导体宽度、导体间距、左右边宽等。




工作模式
操作员将FFC摆放检测承座上，按下检测按钮，设备通过真空泵将FFC自动吸平固定，然后触发相机取像检测。设备取像后自动提取各金手指边缘，以计算相关尺寸，并根据公差来判别良品与否。测量数据可动态生产管制图，自动存储至Microsoft Access数据库，并可根据指定样式自动生成excel格式生产报表。



性能指标
工作内容：金手指部分各项尺寸如导体宽度、导体间距、左右边宽等。
检测系统配置：500万像素彩色工业相机，500万像素工业镜头,专用光源，工业PC等
检测范围：60mm*42mm
检测时间：<200ms
检测精度：0.015mm

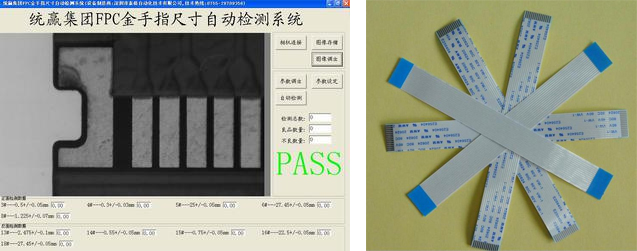

设备外观及系统界面
