手机装配全自动检测机
    发布时间: 2017-03-29 22:08
手机装配全自动检测机
系统功能
采用吸塑盘+机械手自动上料，全自动对手机正反两面组装缺陷如缺装、多装、掉件、装错、位置偏差等进行检测。




设备简介
设备结构分为上料工位、正面检测工位、翻转工位、反面检测工位、不良排除工位和下料工位。
操作员将吸塑盘摆至上料工位，机械手自动将产品取放至进料流道，由送料机构自动将产品拨动前进。当到达检测工位时即触发机器视觉系统取像检测，当正面检测完成产品流到翻转工位时，设备将产品自动翻转，以便下工位检测产品反面。
良品则直接流出至流水线皮带上，不良品则由不良机械手将其取出。



性能指标

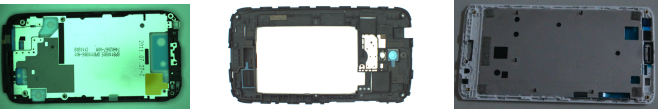

检测内容：手机零件缺装、多装、掉件、装错、位置偏差等
检测系统配置：进口500万像素彩色工业相机，500万像素工业镜头,专用检测光源，工业PC等
检测范围：120mm*92mm(标准范围)，可根据客户要求订制
检测速度：2~3Sec/Pcs
检测精度：0.05~0.1mm

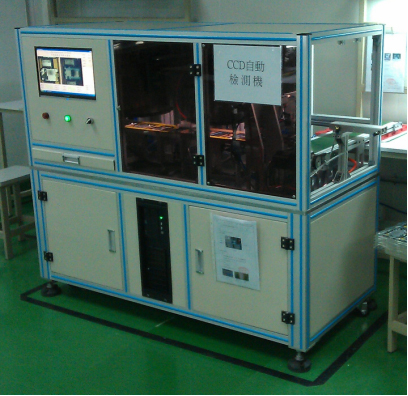

设备外观及系统界面



应用推广
检测内容：手机零件缺装、多装、掉件、装错、位置偏差等
检测系统配置：进口500万像素彩色工业相机，500万像素工业镜头,专用检测光源，工业PC等
检测范围：120mm*92mm(标准范围)，可根据客户要求订制
检测速度：2~3Sec/Pcs
检测精度：0.05~0.1mm
