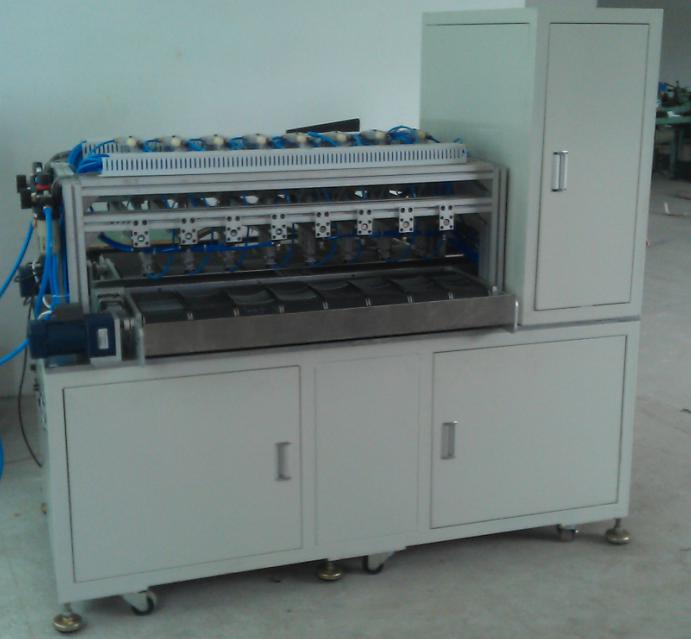

设备功能

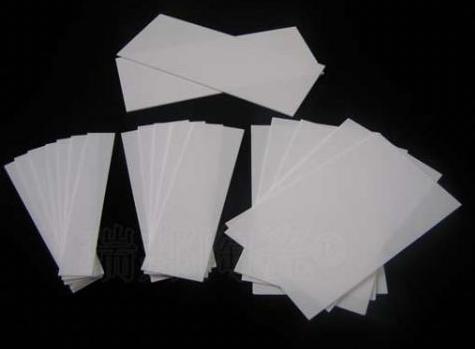

本设备自动检测电子陶瓷基片的长宽尺寸、直线度、垂直度和平行度及边缘的毛刺、崩裂等异常，根据检测结果自动分类。

工作模式

操作员将整叠产品放置到检测弹匣中，再将弹匣放置到上料位置中，按下启动按钮，系统即进行自动运转。

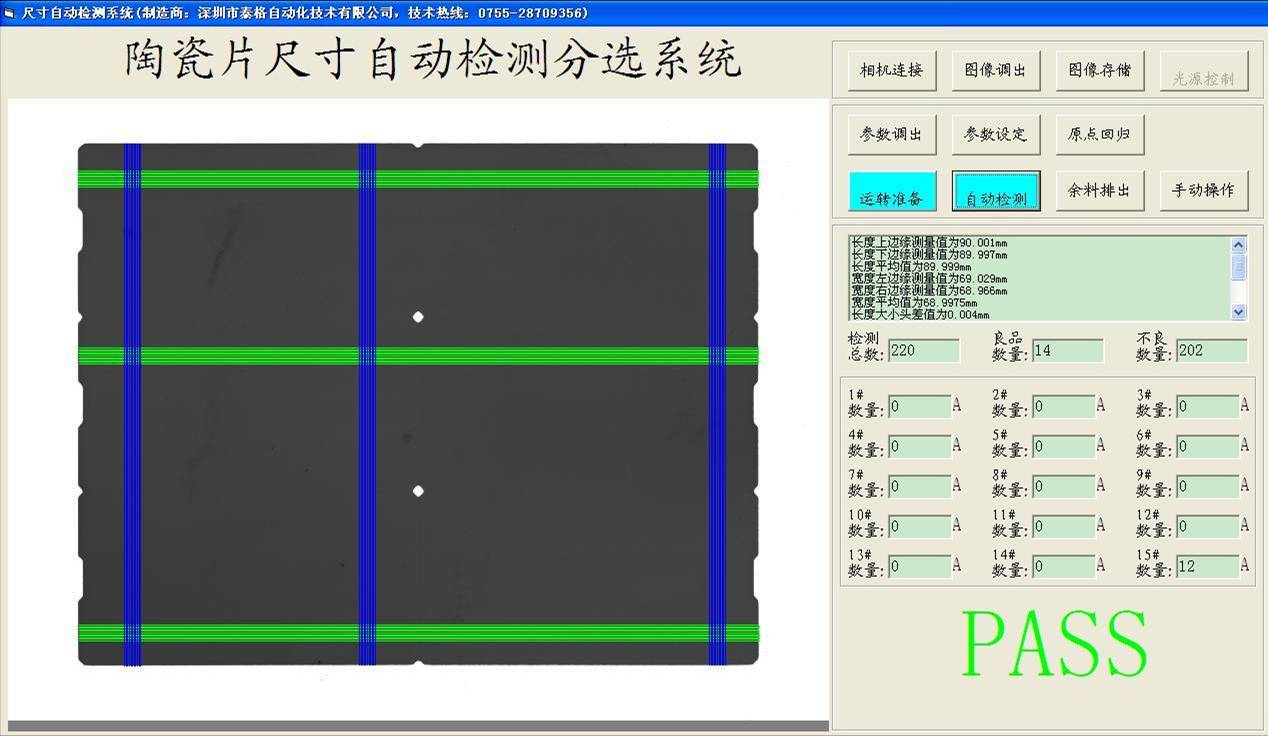

设备控制伺服顶料机构将陶瓷基片依次顶出，通过机械手将将产品吸至检测承座。由机器视觉系统对产品进行检测，并将检测结果按照分类规格参数进行分类，然后由取料机械手将产品放置到出料皮带上。设备控制8组分选机械手将产品吸放到对应流道中。

性能指标

工作内容：陶瓷基片的长宽尺寸、直线度、垂直度和平行度及边缘的毛刺、崩裂等异常。

检测系统配置：500万像素工业相机，5百万像素工业镜头,专用光源，工业PC等

检测范围：120mm*100mm

分选类别：16类

检测速度：2~3Sec/Pcs

检测精度：0.015mm
