连接器通用检测系统
    发布时间: 2017-03-29 15:19
连接器通用检测系统
系统功能
系统提供模板定位工具、圆检测工具、线检测工具、虚拟线工具、中心线工具、相似度工具、面积工具、字符工具等等。可适用连接器等各类行业的通用检测系统。
本系统可自动对连接器尺寸如平面度、位置度、正位度、弹高及连接器外观如铁壳划伤、字符喷印等自动检测，专用于生产线快速全检。
系统可直接安装在客户现有的自动化生产设备上，与PLC进行无缝对接。也可实现单机检测。
一套系统最大支持四个相机，以适用不同检测要求和后续设备的升级换代。
系统的每个相机均提供图像采集完成信号、检测OK和检测NG信号，该信号可传输给PLC，也可直接直接控制红绿灯等。
系统支持欧姆龙、三菱、松下、西门子、永宏等品牌PLCRS232通讯模式，可直接将检测结果写入PLC。
系统支持市面各类工业相机，如Balser、灰点、映美精、大恒等
系统可显示检测数据管制图，适合于生产实时监控。同时可自动生产生产数据统计报表，便于品质追溯和品质分析。
系统提供数据库接口，可将检测数据存储至客户数据库

工作模式


当收到外界触发信号时，系统根据配置文件控制对应相机进行图像采集，然后进行自动检测。并将检测数据通过IO或串口传输给PLC

性能指标


工作内容：自动检测各类连接器尺寸如平面度、位置度、正位度、印刷字符、铁壳缺陷等。
检测系统标准配置：130~500万像素工业相机，远心镜头,专用光源，工业PC等
检测范围：30mm*20mm
检测时间：<100ms
检测精度：0.01mm

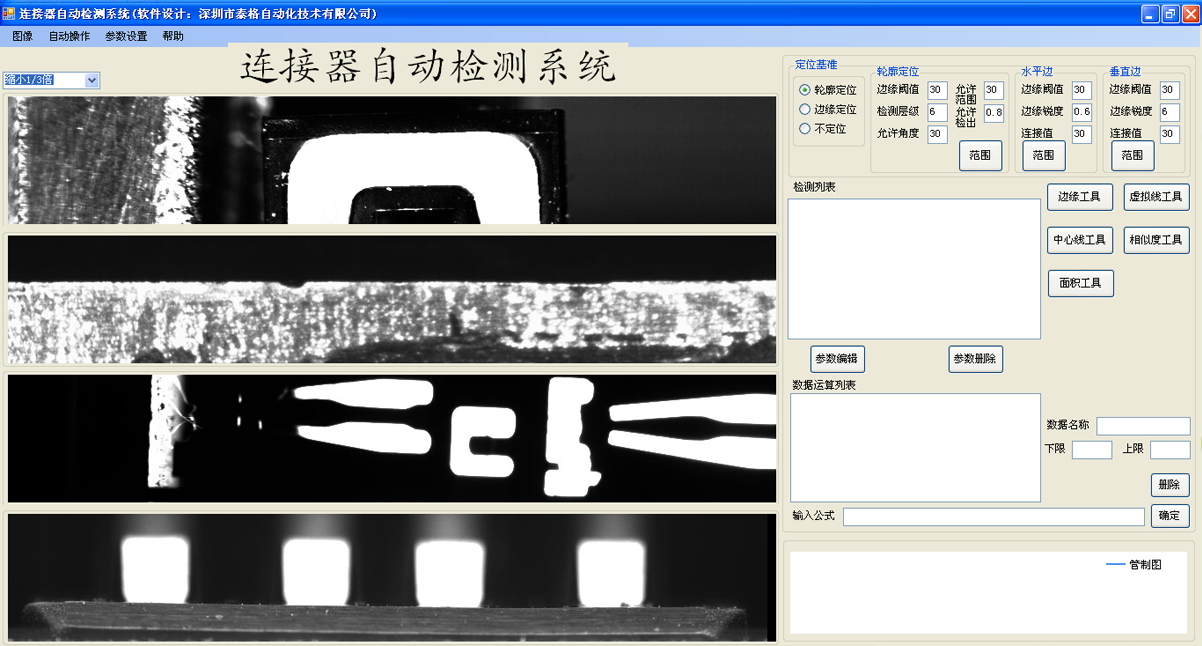

设备外观及系统界面
