USB连接器自动检测系统

USB连接器自动检测系统

发布时间: 2017-03-29 15:23

系统功能
本系统可自动对USB连接器尺寸如平面度、位置度、正位度、Gap及表面字符等自动检测。

工作模式
当操作员将产品摆放至检测平台上，系统自动进行检测，如为良品，系统亮绿灯，蜂鸣器轻嘀一声；如为不良品，系统亮红灯，蜂鸣器长鸣一声。
提供IO输出及RS232通讯输出，支持三菱、松下、西门子等PLC。
可配置机械手或嵌入自动机以实现自动上下料。

性能指标
工作内容：自动检测各类连接器尺寸如平面度、位置度、正位度、Gap及表面字符等。
检测系统配置：百万像素工业相机，双远心百万像素镜头,专用光源，工业PC等
检测范围：30mm*20mm
检测时间：<100ms
检测精度：0.01mm

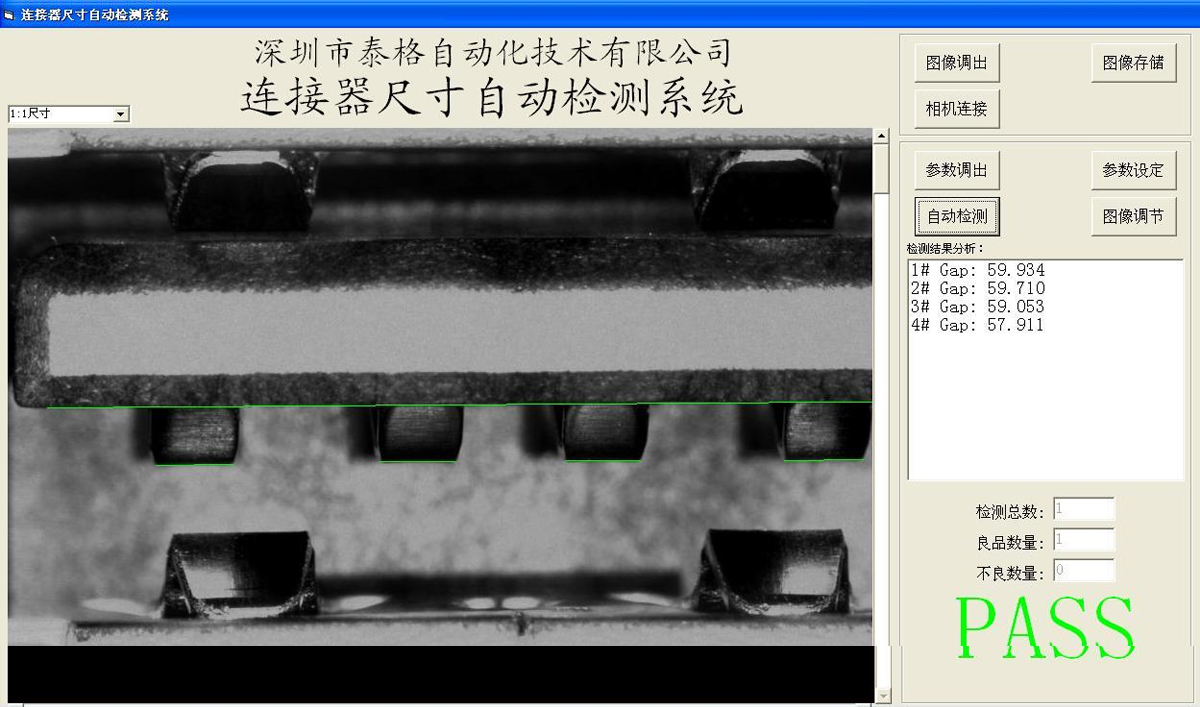

设备外观及系统界面
