cPCI连接器正位度自动检测系统

cPCI连接器正位度自动检测系统

发布时间: 2017-03-29 15:29

系统功能
本系统可自动对cPCI连接器公座和母座尺寸如端子正位度和Pin孔缺陷等自动检测。

工作模式
当操作员将服务器或背板摆放至检测平台上，系统在伺服机构驱动下每运行指定距离即自动取像检测。如为良品，系统亮绿灯，蜂鸣器轻嘀一声；如为不良品，系统亮红灯，蜂鸣器长鸣一声，系统自动显示不良图像。

性能指标
工作内容：自动检测cPCI连接器公座和母座尺寸如端子正位度和Pin孔缺陷等。
检测系统配置：百万像素工业相机，双远心百万像素镜头,专用光源，工业PC等
检测范围：30mm*20mm
检测时间：<100ms
检测精度：0.02mm

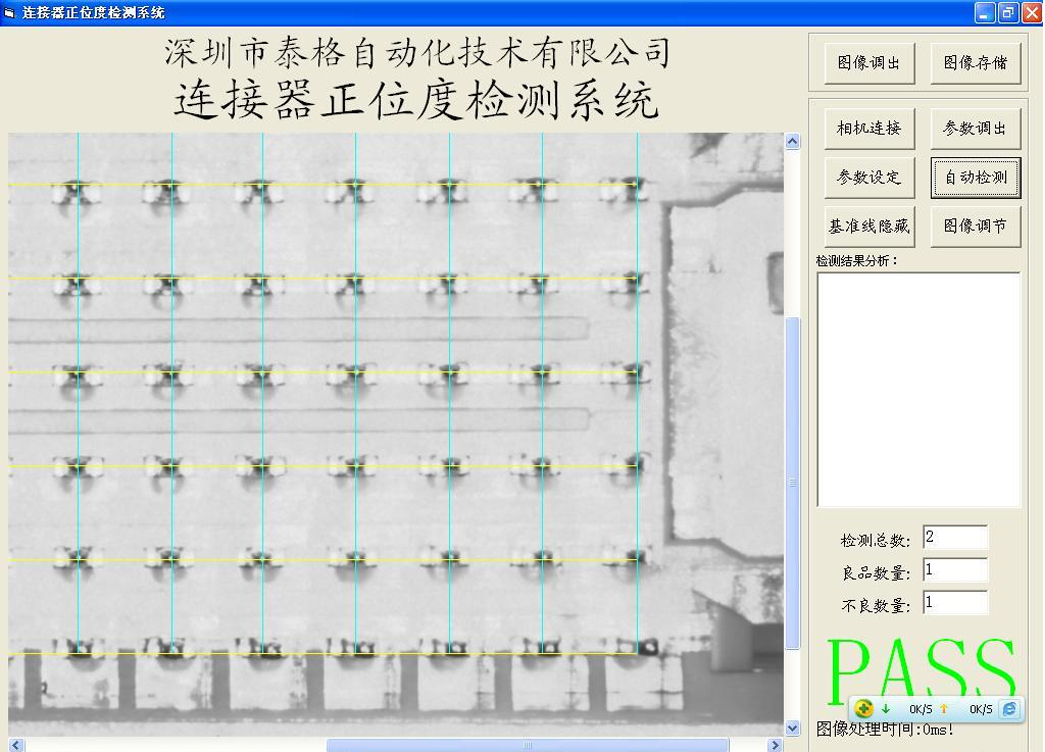

设备外观及系统界面
